ストップランプをトリコロールに！
後続車へ、ブレーキを知らせるストップランプ。

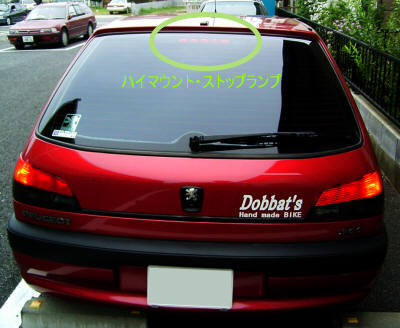

通常の左右のブレーキランプ以外に、306は「ハイマウント・ストップランプ」があります。
リアガラスの一番上についています。
うちの306は、スモークフィルムが貼ってあるので、昼間はよく分りませんね
この赤く光るハイマウント・ストップランプをフランス国旗の色、
青、白、赤のトリコロールにしてしまおう！という計画。

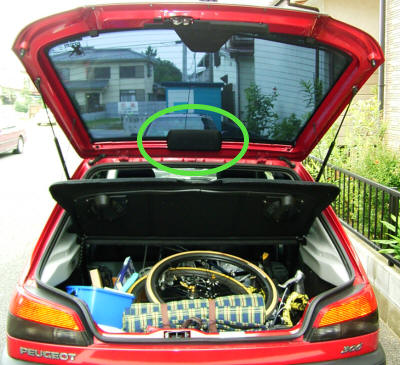

まずは、車からストップランプを取り外します。
トランクを開けると、すぐに届く場所にあります。
トランクに自転車がバラされて入っています。。。良くある事です。。

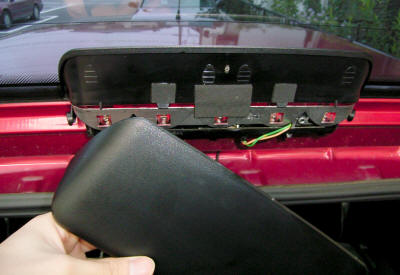

両側のボタンを押すとカバーを簡単に外す事が出来ました。

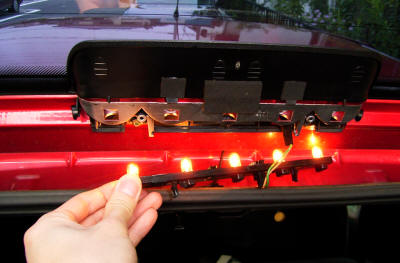

構造が分らず、ちょっと悩みましたが、豆電球のついた基盤も取れました。
5灯の5W 豆電球だったんですね。 LEDだと思ってました。。

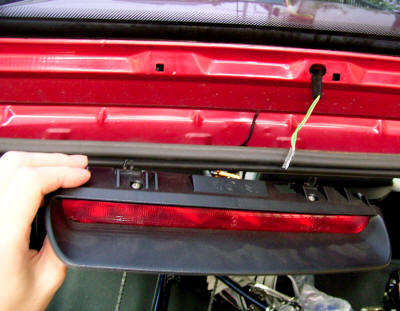

ストップランプ本体＋赤色レンズは、トランクドアにネジ止めされてました。
ネジを外して、エイッと引っ張ると外す事が出来ました。
家に持ち込んで、さらに解体。

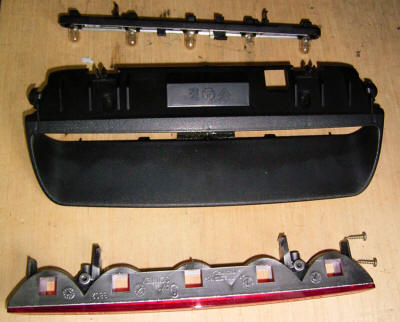

ストップランプ本体にネジがあり、外すと反射鏡＋レンズ部分が取れました。
今回のトリコロール化で使うのは、真ん中に写っている本体のみ。
バラして、気づいたのですが、、

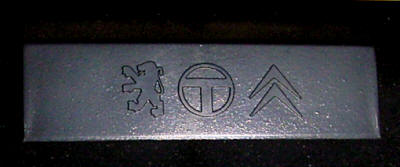

この部品、シトロエン・プジョーの共通部品です。
PSAグループっていう同じグループ会社だからね。
シトロエンの何と同じランプなんでしょう？？
今回の計画のために用意したLEDは、
青・白・赤の3色それぞれ2つずつの10mm径LED。
赤には順電圧で２Vぐらい。青と白には３Vぐらいかかるように抵抗も用意しました。

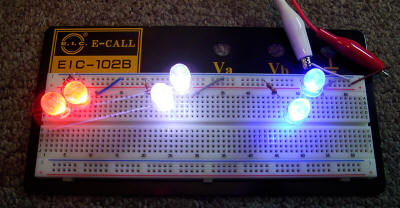

さっそく、ブレッドボード（自分で書いた回路が合っているか確認する基板）上に配置。
車のバッテリーは１２Vですが、運転中は充電のために１４．４V位かかる事があります。
余裕を持って、１５Vで安全確認。 明るい！

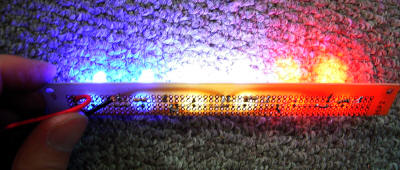

さっそく、基板を切り出し、半田付け。
出来た出来た！ （半田付けが汚いのは気にしない！）

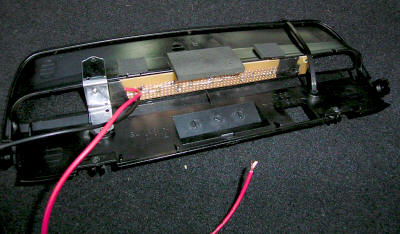

元々のストップランプ本体に組み付けます。
固定のために、ステンレス版を曲げてステーを作りました。

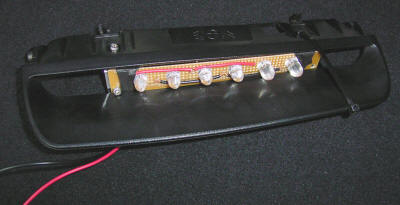

光る側から見ると、こんな感じ。
元々は、この幅に目一杯の基板が付いていて、5個の豆電球がありましたが、
今度は、幅が半分ぐらいの基板に6個のLEDです。
バラした時の逆順で組み立て。
電気の端子も新しく付け直して接続。

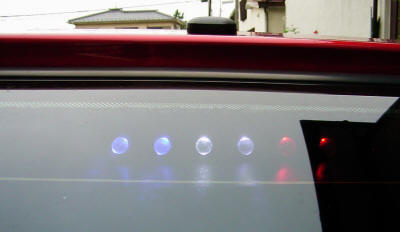

ありゃ？。。。ほとんど分らん。。。
失敗しちゃいましたか？？
すでに、いろんな部品をばらしちゃったので、もう戻れませんけど。。

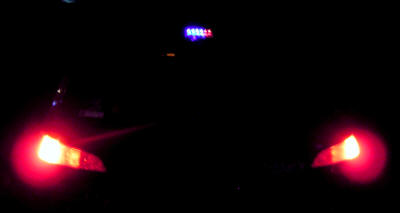

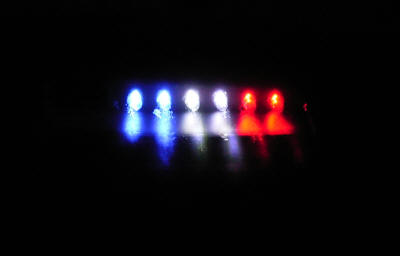

夜になりました。
お、意外と良いんじゃない！
夜になると、トリコロールが分ります！
写真で見る以上に、実際は青が青いですよ
うんうん。いい感じだ。
お手軽半日工作としては、上出来ではないでしょうか？
