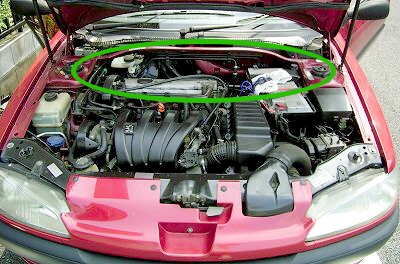

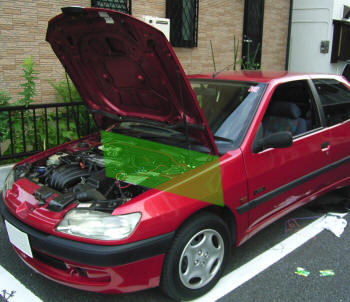

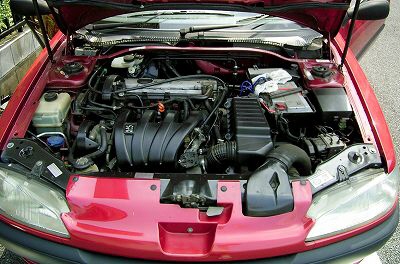

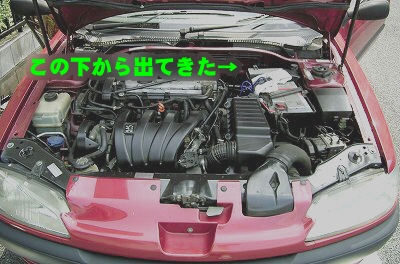

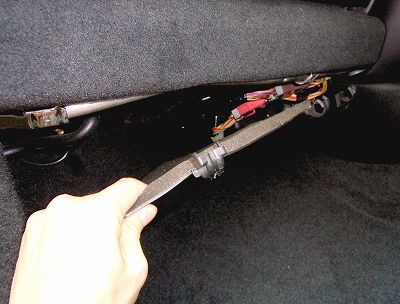

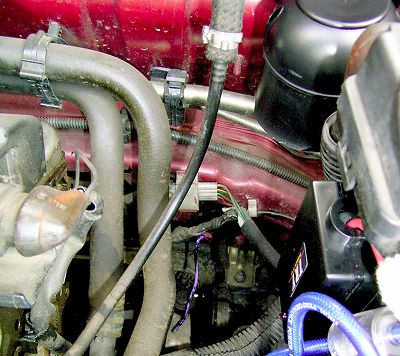

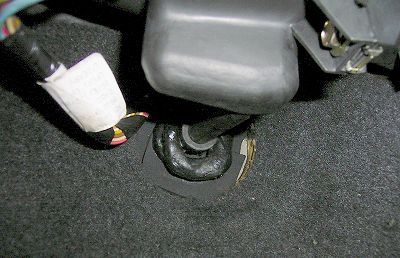

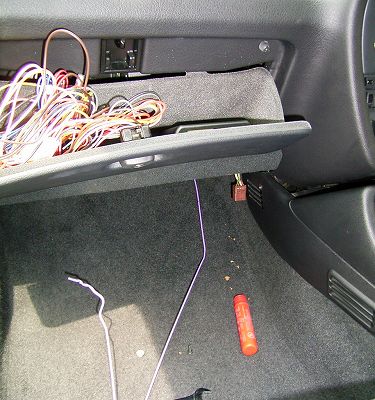

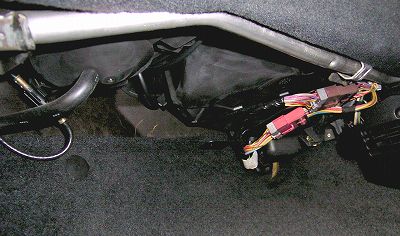

バルクヘッド貫通/TITLE> <STYLE></STYLE> </HEAD> <BODY> エンジンルームから、室内へコードを通せる場所を探す<BR> <p><img src="../pug1.gif" align="top"> <font size=5 color="#003DD0"><b>バルクヘッド貫通！</b></font></p> <BR> エンジンルームのバッテリーから室内へ直接電源を引きたい時や、<BR> 車外に取り付けた部品の操作を室内でしたい場合など、<BR> どうしても、室内へ配線を引っ張ってくる必要があります。<BR> <BR> <p>R4の場合、<BR> <blockquote><b> フォグランプを取り付けて、スイッチを室内に。。。<BR> 水温センサーを取り付けて、水温計（メーター）を室内に。。。<BR> タコメーター（回転計）もつけましたね。<BR> </b></blockquote> どの場合も、すごく簡単に室内に配線を引っ張って来れました。<BR> だって、バルクヘッドが穴だらけなんだもの！<BR> <font size=2 color="#003DD0">その分、隙間風もすごいんですけど。。。</font><BR> </p><BR> <br> <BR> <img src="engine.jpg"><br> <font size=2 color="#003DD0">エンジンルームの一番奥の部分です</font><br> <br> バルクヘッドと呼ばれる、<b>エンジンルームと室内を仕切っている鉄の壁。</b><BR> 風雨が中に入って来ない様にするのはもちろん、<BR> エンジンの熱や騒音を防ぐためにも、<BR> そして、自動車自体の骨格を頑丈にするためにも、<BR> しっかりとした鉄板で作られています。<BR> <BR> <img src="bhead1.jpg"><br> <font size=2 color="#003DD0">横から見ると、ちょうど緑の辺りにあります。</font><br> <br> <br> このバルクヘッド、よく見ると、いくつかの穴が開いています。<BR> <blockquote><b> ハンドルとタイヤを繋ぐ棒が通る穴<BR> アクセル・ブレーキなどケーブルが通る穴<BR> オーディオを始め電気系のコードが通る穴もあります</b><BR> <font size=2 color="#003DD0">車の中の電気は、全てエンジンルーム内のバッテリーで動いているので</font><BR> </blockquote> <BR> <br> ただし、どの穴もそれぞれの用途専用の穴で、通るものにピッタリのサイズ。<BR> おまけに、穴の周辺は、しっかり埋められています。<BR> <font size=2 color="#003DD0">そうしないと、風や水、騒音が入ってきてしまうから</font><BR> <BR> でも、どこかに使っていない穴や、<BR> しっかりふさがれていない穴があるはず。。。<BR> <font size=2 color="#003DD0">キャトルの場合、ほとんどがスカスカな穴だった・・・</font><BR> <BR> ３０６のエンジンルームを覗き込む。<BR> うーむ。ちょうど良い穴が見つからない。。。<BR> <img src="engine2.jpg"><br> <BR> <br> 中から探してみよう。って事で、<br> <BR> <img src="under1.jpg"><br> <br> <BR> 助手席足元のパネルを外してみる。（グローブボックスの下の部分）<BR> すると、内装は、はまっているだけらしく、<font size=2 color="#003DD0">一応タイラップで固定されてた</font><BR> 簡単に外す事が出来ました。そして、中の配線がたくさん見える状態に！<BR> <BR> <img src="under2.jpg"><br> <BR> <BR> この助手席足元スペースの一番奥を覗き込んでみると、、、<BR> 外に出て行くパイプの周り、黒いゴム状の一部に、、小さな光が見える！外に繋がっている！！<BR> <img src="under3.jpg"><br> <BR> <font size=2 color="#003DD0">このパイプはクーラーから出る水を捨てるドレンパイプでした。</font><BR> <BR> <br> <br> バラしたクリーニングの針金ハンガーを、助手席足元から光に向かって差し込む。<BR> <BR> <img src="hang1.jpg"><br> <br> <BR> エンジンルームから覗き込んで見ると、、、出た！<BR> バッテリーの奥、エンジンの右下、バルクヘッドから針金ハンガー！<BR> <BR> <img src="hang2.jpg"><br> <br> ちょうど良い場所です！<BR> <BR> <img src="engine3.jpg"><br> <br> 今回通した部分は、水などが入ってこないように、<BR> 正体不明の黒いネバネバ物質で埋められいました。<BR> 臭いは無いけど、手に付くと取れない！！<BR> <BR> <img src="dirty.jpg"><br> <br> しかも、強力ネバネバで、、触るところがみんな黒くなる！<BR> <font size=2 color="#003DD0">暑い日だったから、溶けていたのかも。寒い日にまた触ってみよう</font><BR> <BR> ともかく、<b>これで室内外の配線ルートは確保できたのでした！</b><BR> <BR> <br> <BR> <b>現在までに取り付けた部品は、全てこの穴を通って配線しています。</b><BR> <BR> <br> <br> </BODY></HTML>
